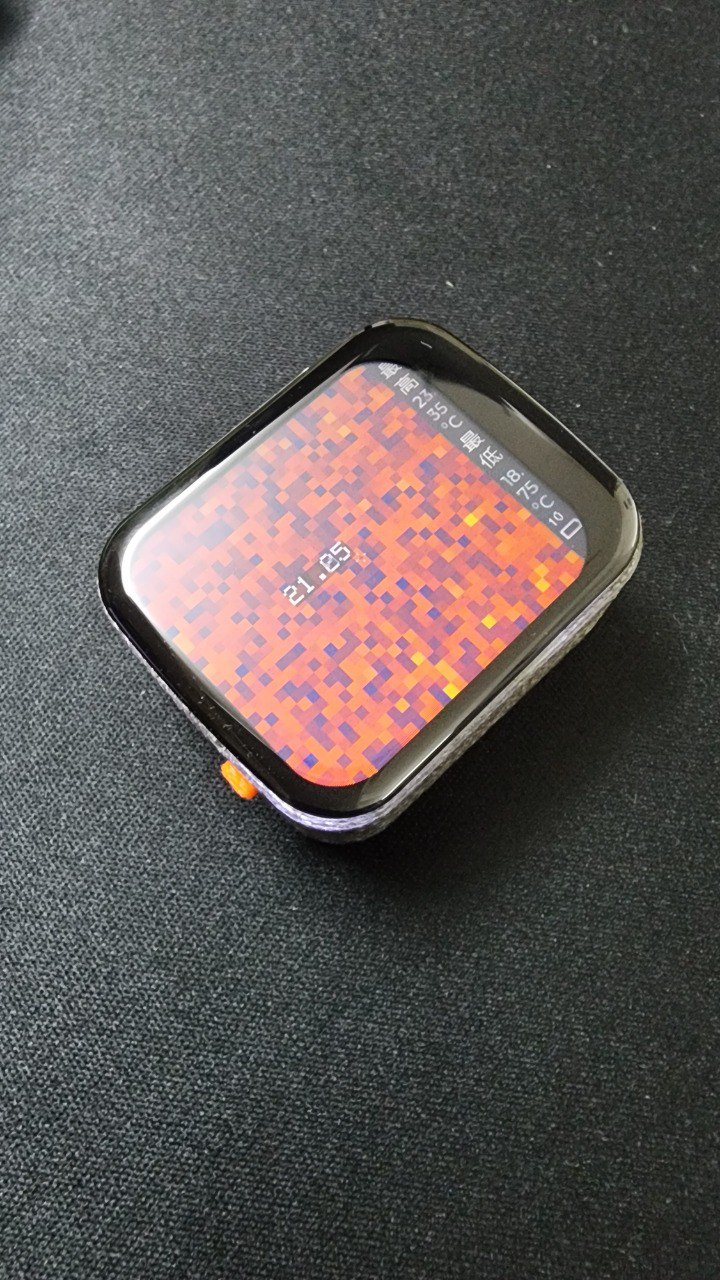

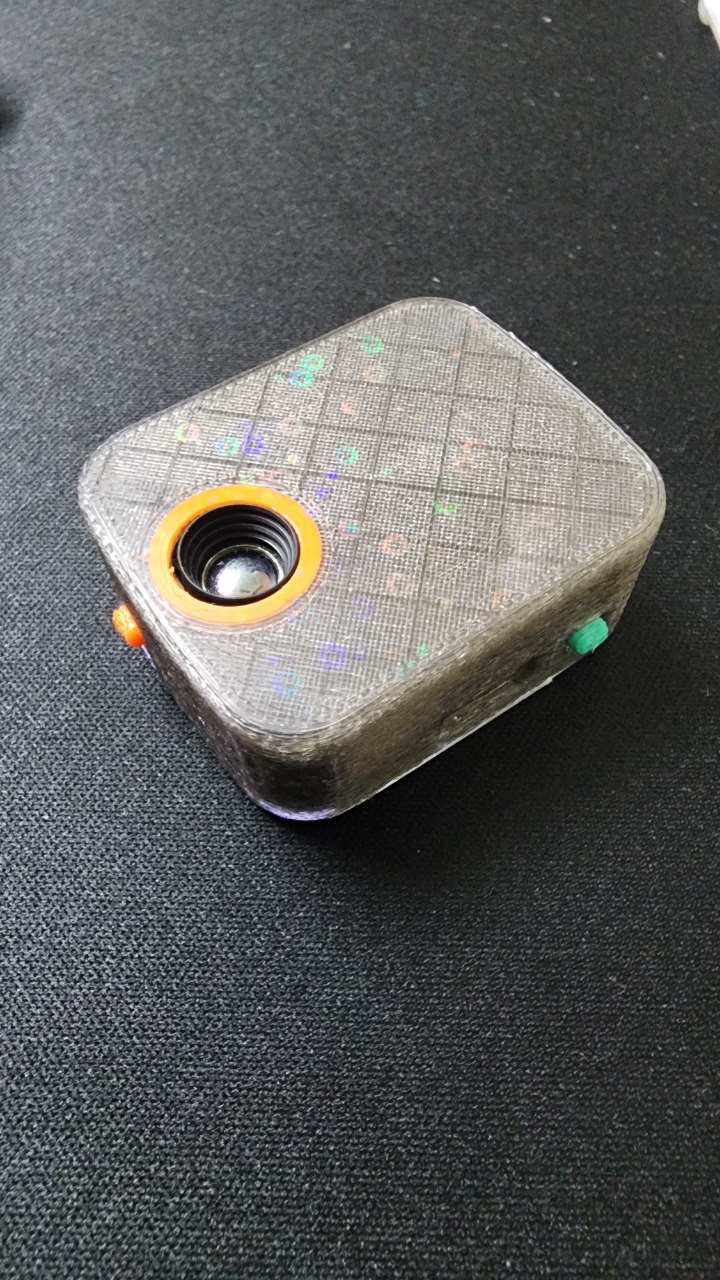

200元买了个分辨率32*32的触摸屏热成像带上位机，是个DIY项目，我没条件DIY就买了成品，觉得还不错就推荐一下。
话说20年疫情过去到现在淘汰下来一大批热成像探头，最常见的就是迈来芯 MLX90640 和海曼 HTPA32x32d，虽然分辨率不高但足够应付大部分场景。

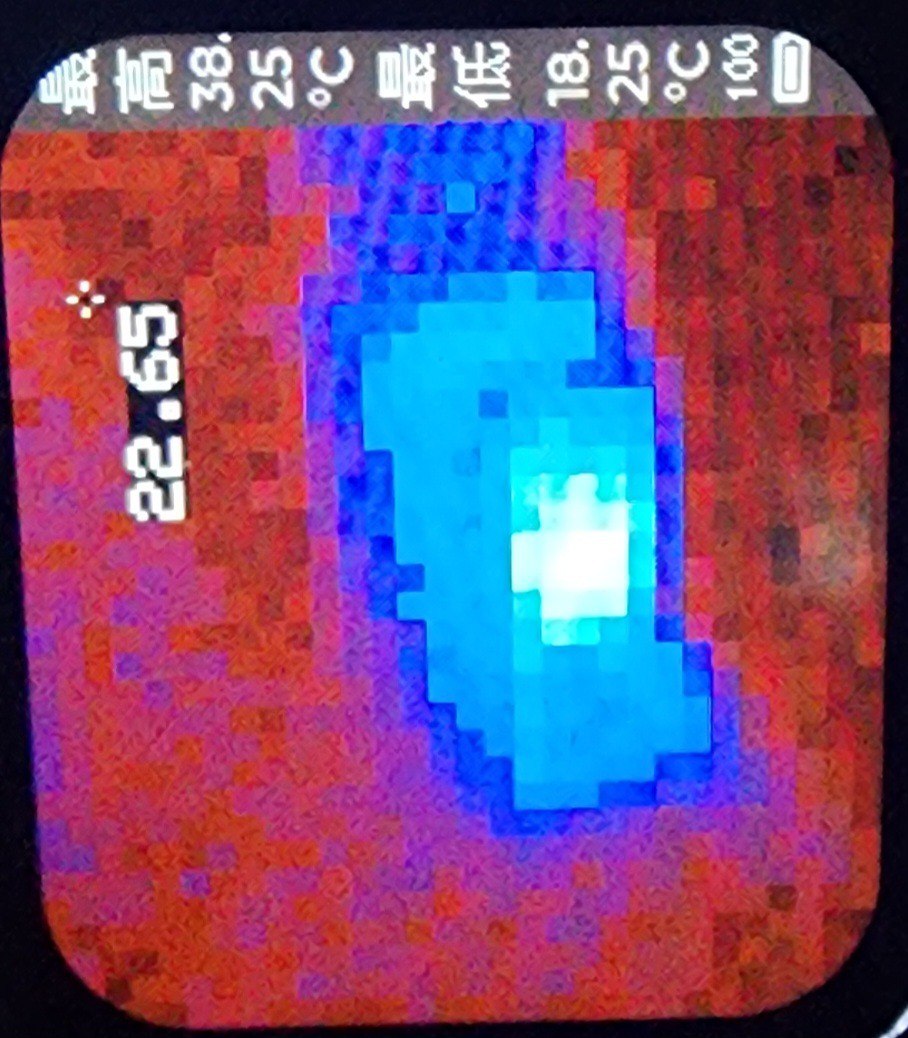

感兴趣可以复刻或者买个成品玩玩，成品的固件版本高一点，更完善，并夕夕领完券大概200左右。注意按照自己需求找客服备注要哪种传感器，有4种，我是选了 HTPA32x32d 5.0，因为除了看设备温度和保证柠檬水不超过45℃还要看加热台和T90B电烙铁的温度，最大1000℃的范围就很合适，图三是探测某知名杂牌桌面充。
核心方案：
- MCU：
RP2040 - 屏幕：
ST7789(240*280 TFT) - 触摸IC：
CST816T - 传感器：
MLX90640/HTPA32x32d
🔗 BOM + STL + 固件开源地址：立创开源硬件平台 🔗 专业版固件 + 上位机 + 图像管理器：Gitee Releases (专业版固件需要进作者群获取免费激活码，迈来芯缺安卓上位机)
传感器参数对比： 🔵 MLX90640：官网
- 分辨率：32*24
- 测温范围：-40~300℃
- 全画幅有效刷新率：4~8FPS
- NETD：100mK@1Hz
- FOV：BAB长焦55° / BAA短焦110°
🔵 HTPA32x32d：官网
- 分辨率：32*32
- 测温范围：-20~1000℃
- 全画幅有效刷新率：15~20FPS
- NETD：135mK@1Hz
- FOV：5.0长焦34° / 2.1短焦94°
量产品尺寸：42mm*34mm*18mm | 量产品重量：29g 成品购买：各大平台搜关键词“umeko热成像”找到 Umeko科技工作室 或者作者B站店铺，客服备注：MLX/HTPA + 长焦/短焦。
(另外加热台也是DIY项目，买的第三方成品，除了拆解和烤BGA还能热热水杯：便携加热台)
