💡 缘起：从新品 TR3600 看穿 TR3000 的散热暗门
最近多酷推出了自家的 WiFi 7 新品路由 TR3600。不过是双核的联发科 MT7987B，无论是单核算力还是多核吞吐，都被隔壁 GL.iNet 同价位采用四核 MT7987A 的产品 MT3600BE 压着打。在售价几乎没有拉开差距的前提下，多酷这次确实诚意不够。
不过，参数上的平庸并不是今天的重点，真正引起我注意的，是 TR3600 与老款 TR3000 是完全一致的外壳模具，TR3600 的参数多出了一个风扇。
这个细节直接证实了一件事：TR3000 那个狭小紧凑的机身内部，从设计之初就具备塞入内置主动散热风扇的空间！
熟悉 TR3000 的玩家都知道，这台机器什么都好，唯独有个老毛病——高负载严重积热、过热降频、偶发丢包断流。之前网上的折腾方案普遍比较粗暴：在机身底部加装外挂吹风底座。但只要拆过机就会明白，TR3000 的主板布局是“倒扣”的，SoC 核心芯片和主要射频元件全都在主板正面朝上，外挂风扇对着密闭的底部死命吹，隔着整块 PCB 导热，效果微乎其微。
要想彻底解决闷罐问题，唯有深入内部，搞主板级的主动风道改造！

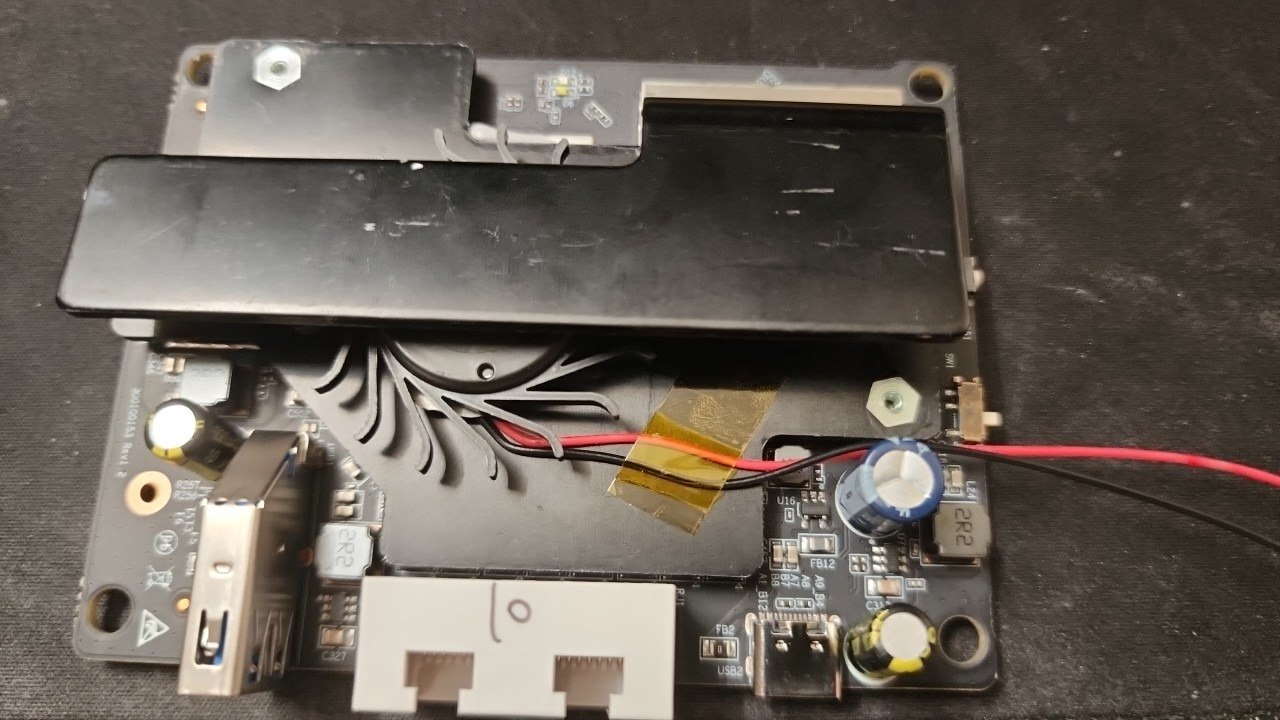

图：最终塞入 TR3000 U 型原厂散热器内部并完美固定的主动散热风扇
🔍 拆机探秘：预留的神秘 8 脚焊盘
拆下外壳后，我们首先观察原厂的散热结构。TR3000 采用了一块覆盖核心芯片的黑色铝挤 U 型散热片。
透过散热片上的工艺开窗往主板看去，一个极其显眼的细节映入眼帘——在主板边角螺丝孔下方，赫然预留了一个未贴片的 8 脚芯片焊盘（SOP-8 封装）：

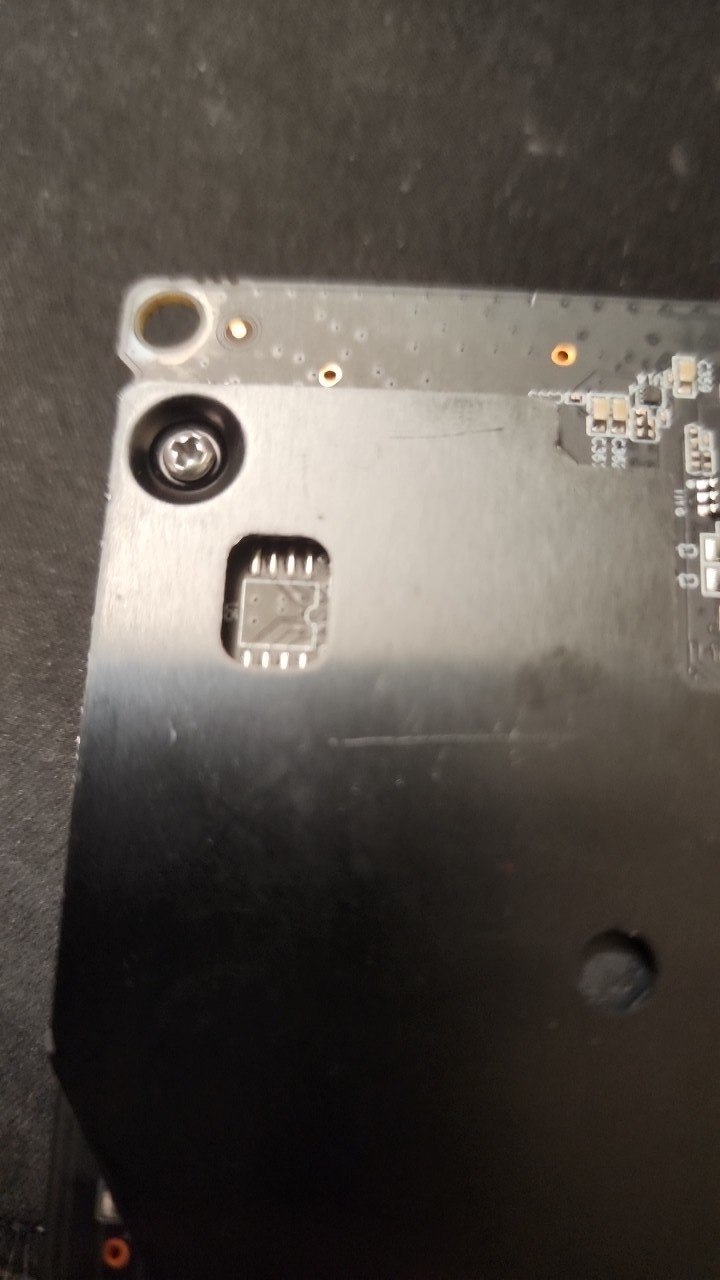

图：透过散热片开窗看到的神秘 8 脚焊盘，中心带大面积散热接地焊盘
从引脚走线和中心的大面积接地散热焊盘来看，这极大概率就是原厂为后续型号 TR3600 预留的板载风扇驱动/温控供电芯片焊位！
关于板级电路修改的说明：
虽然后续型号证实了风扇控制线路的存在，但在缺乏 PCB 完整点位图和电路原理图的情况下，盲目在主板预留焊盘上补焊元器件很容易导致电源轨短路甚至击穿 SoC。因此，最稳妥、可控且对设备零破坏的方案，是直接物理加装 5V 超薄微型风扇，引出独立供电/PWM 调速控制。
📐 核心配件精准选型与测量
要在如此狭小的 U 型散热片内部塞入风扇，必须精细到毫米级：
- 扇叶极限测量：散热片内侧核心加热区域，物理空间极限仅能容纳直径 45mm 左右的扇叶；
- 形态选型：常规的 4010 轴流小风扇厚度（10mm）根本合不上盖子，唯一的出路是选择笔记本专用超薄涡轮离心无刷风扇（厚度通常仅为 5mm 左右）。
经过大量尺寸图纸比对与实物上机测绘，锁定了两款可用的备选型号：
备选 1：LD5005S05H（稳妥容错款，推荐首选）
- 标称规格：55 × 50 × 5 mm，直流无刷 DC 5V，转速约 4600 RPM；
- 扇叶直径：约 38mm；
- 优缺点：扇叶比极限尺寸略小一圈，风量中规中矩，但因为 TR3000 本身功耗发热并不像 x86 软路由那么夸张，这股风量完全绰绰有余；其最大优势是体积小巧、安装容错率大，居中贴装后完全不会碰到周围的电容、滤波电感与螺丝立柱。

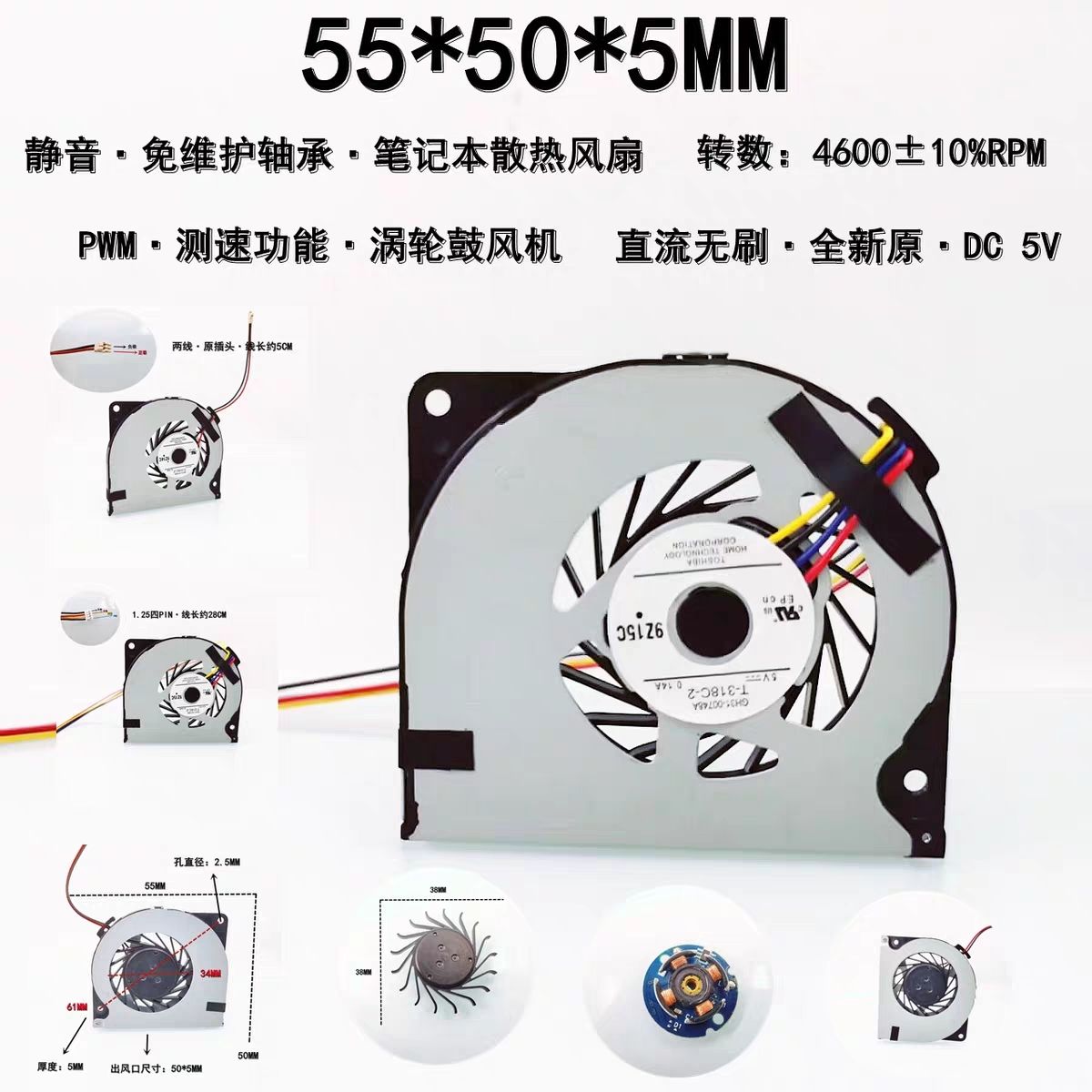

图：LD5005S05H 超薄 5V 笔记本无刷离心风扇
备选 2：建准 SUNON EG50050S1（极限性能款）
- 标称规格：65 × 70 × 5 mm（型号尾缀如 C480-S9A），磁浮轴承，4.4 CFM 大风量；
- 扇叶直径：满血 45mm；
- 优缺点：扇叶吃满了整个极限空间，风量澎湃；但由于尺寸逼近物理极限，与周围主板元件的间隙容差仅有 2mm 左右！贴装时必须极其严谨地校对中心点，一旦稍有偏移就可能卡壳或摩擦刮蹭到电容外壳。

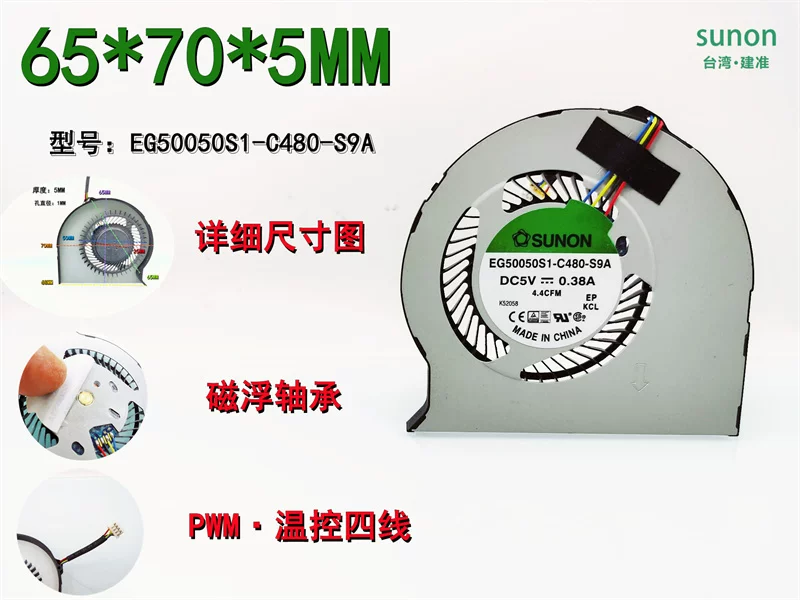

图：建准 SUNON EG50050S1 超薄 5V 磁浮风扇
🧰 改造辅料与工具清单
“工欲善其事，必先利其器”，本次改造涉及轻度钳工修整，需提前准备好以下耗材：
- 1mm 厚度 EVA 双面泡棉胶带：用于风扇底座与散热片金属面的粘接。不仅粘性可靠，更重要的是能起到至关重要的机械抗震缓冲作用，杜绝风扇高速运转时金属共振产生恼人噪音；
- 耐高温 PET (金手指/聚酰亚胺) 胶带：用于主板表面的风扇走线绝缘与物理固定；
- 高性能导热硅脂：推荐信越 7921（“水泥”硅脂耐挥发、不漏油、抗垂流衰减寿命极长，非常适合路由器这种 7×24 小时常年不关机的设备）；
-
五金工具：
- 老虎钳：微调散热片上盖开合角度，平整金属切口；
- 水口钳（斜口钳）：用于裁剪风扇多余的原装冲压铁皮外壳；
- 电磨笔 + 砂轮磨头（可选但强烈建议）：打磨五金剪切断面毛刺，防止尖锐毛刺割破线皮或造成短路。
-
调速与接插件选件：
- 5V 4-Pin DIY PWM 调速板（带有无级调速旋钮与 Type-C 供电口，LD5005S05H部分型号只有2线，需要注意一下）；
- MX1.25 规格接插件公母头（用于改装调速板接口，方便插拔）。

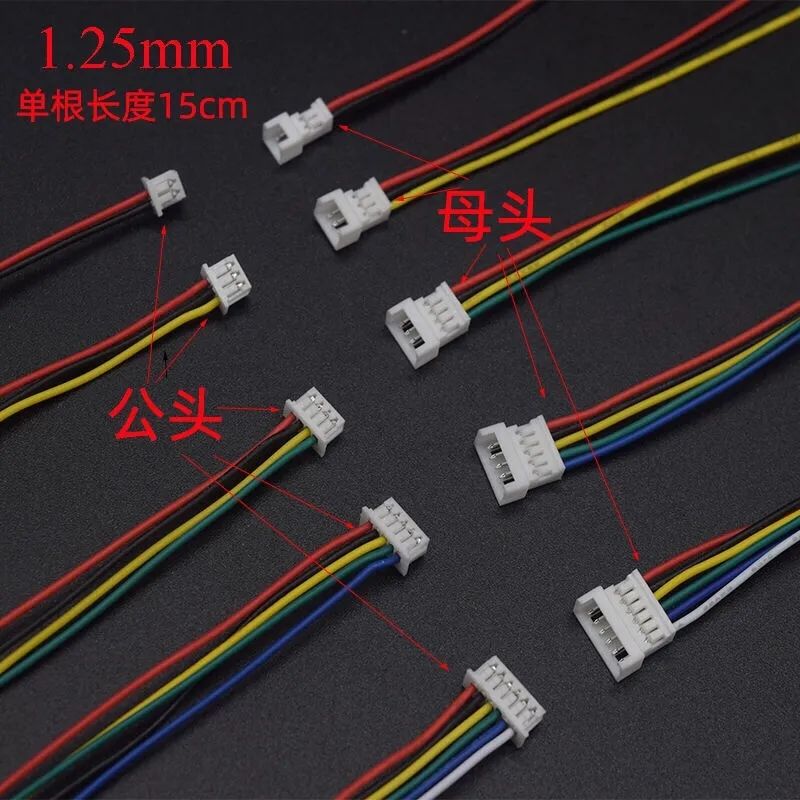

图：用于微型化接线改装的 MX1.25 公母端子线
⚠️ 血泪避坑高能预警：千万认准 5V 调速器！
选购 PWM 调速器时，请务必确认是 5V 4 针专用版！千万别手滑买成了 8V DC 调速器或常见的 12V PWM 调速模块！
这类超薄笔记本风扇的额定工作电压为 5V，内部驱动芯片的击穿耐压极限通常仅在 6.5V 左右。一旦接入 12V，通电瞬间驱动芯片直接自爆！主播在前期实测摸索时就已经当场干爆了一只风扇，痛失 9 元巨款 💸，大家务必吸取教训，千万别搞错电压！

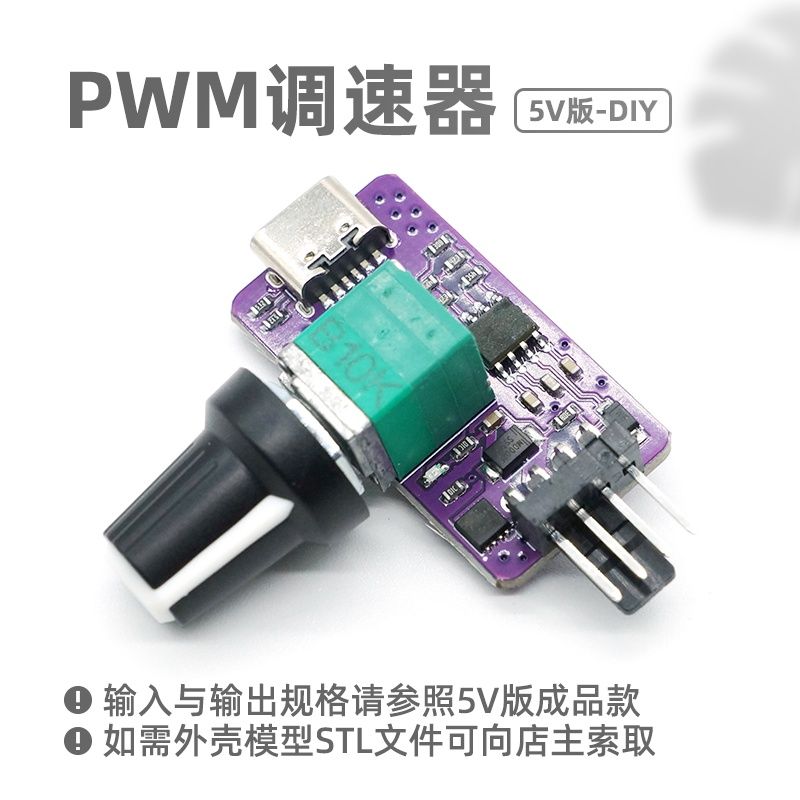

图：自带旋钮与 Type-C 供电的 5V 专用版 PWM 调速模块
🛠️ 手把手实操改造步骤
第一步：安全拆机与主板剥离
- 拧下 TR3000 后盖的固定螺丝，小心撬开卡扣分离后盖；
- 极其关键的一步：首先轻柔拔下主板上的 IPEX 天线座子，切忌生拉硬拽天线线缆；
- 顺着靠近天线座的这一侧边缘慢慢向外撬动，即可将带有黑色原装散热片的主板平整取出。
第二步：散热片与风扇的“微创手术”
- 微扩散热片空间：拆下 U 型铝挤散热片，用老虎钳轻轻夹住散热片上方的悬臂部分，微微向外向上掰开一点点缝隙。无需动作太大，只需释放出 1~2mm 的垂直净空，即可让风扇顺畅滑入而不受挤压；
-
剥离风扇多余铁皮：
- 撬开风扇原有铁皮外壳的卡扣，垂直拔出风扇转子（扇叶）；
- 由于笔记本风扇的定子线圈与轴承座是通过冲压铆接固定在金属底板上的，为了适配路由器的风道，我们需要用水口钳将金属外壳多余的导风侧围剪除，仅保留中心固定底座；
- 剪断后，用老虎钳将剪切边缘反复夹紧压平整；
- 拿起电磨笔装上砂轮磨头，将所有断面金属毛刺仔细打磨光滑圆润，彻底消除安全隐患；
- 将扇叶清洁后重新插回轴承座。
第三步：贴装避震与绝缘理线
- 剪取适量 1mm EVA 双面泡棉胶带贴在风扇金属底座下方；
- 将风扇仔细贴装在原厂散热片靠近核心芯片的中心区域；
- 将风扇引出的电源线顺着散热片边缘引出，用耐高温 PET 胶带牢牢贴合固定在金属表面，防止被边缘磨破。
第四步：更换水泥硅脂与整体复位
- 用无水乙醇清理干净主板芯片表面原本干涸的导热材料；
- 均匀涂抹一层信越 7921 导热硅脂；
- 将装配好主动风扇的一体化散热器对准螺丝孔位装回主板并对称拧紧螺丝；
- 走线窍门：将风扇电源线巧妙顺着主板 RJ45 双网口的凹槽顺畅引出外壳；
- 扣回底壳与前盖，装回后盖并上紧固定螺丝。
第五步：接线供电与 PWM 调速改装
- 高阶玩法（PWM 调速）：如果你购买了 5V 调速板，可用电烙铁脱焊拆除调速器上笨重的 2.54mm 排针，焊接上小巧的 MX1.25 母座，将引出的风扇插头对插，另一端插入任意闲置的手机充电头（Type-C）供电，即可通过旋钮在“极致静音”与“强风压制”之间无级调节；
- 极简玩法（固定 5V 供电）：如果你不需要调速功能，直接将红线接 5V、黑线接 GND（例如焊接一个 USB 供电公头插在光猫或路由器自带的 USB 口上），常开 5V 下这种超薄笔记本风扇运转声音极其微弱，近乎无感。
❄️ 改造效果总结：彻底告别热降频
改造完成后，效果立竿见影！
原本在室温环境下长时间高负载跑测速、满速挂 BT 下载或连接大量智能家居设备时，TR3000 的 SoC 温度经常轻易逼近 80°C~90°C，随之而来的就是主频骤降、内网传输速率腰斩甚至偶发断网。
在装入这颗超薄内置无刷风扇后，微弱的主动气流瞬间激活了原本死气沉沉的 U 型铝挤散热器内部风道：
- 芯片核心温度直降 20°C~25°C 以上；
- 即使在重度高负载千兆打流下，温度依然稳稳压制在温凉区间；
- 没有了外挂散热底座笨重突兀的电线与外观破坏，完整保持了原厂外壳的规整与美观。
