25元捡漏3.98寸四色墨水屏!MicroPython 驱动与 FPC 转接避坑实录

25元捡漏3.98寸四色墨水屏!MicroPython 驱动与 FPC 转接避坑实录

calendar_month 2026年10月03日 16:48:00 person ZGQ Inc. schedule 约 5 分钟阅读

💡 捡漏前言:从 2.5 元盒马价签,到 25 元华为四色视网膜墨水屏

还记得几个月前那篇硬核暴改淘汰价签的记录吗?在《极客硬核折腾:低成本捡漏改造盒马 2.13 英寸墨水屏价签》中,我们用 2.5 元买到了微雪标价 50 元的 2.13 英寸黑白墨水屏。

原以为那已经是电子垃圾捡漏界的极限了,万万没想到,最近闲鱼等平台上又掀起了一场更加疯狂的清仓风暴——华为生态的智能四色墨水屏手机壳(Porink Pixel / ReinkCase)大甩卖!

这种带无源 NFC 传图、背壳自带大面积电子纸视窗的智能手机壳,刚发布时的官方指导价普遍高达 300 多元。然而伴随着手机型号更新迭代与渠道清库存,如今只要 25 元就能包邮到手!

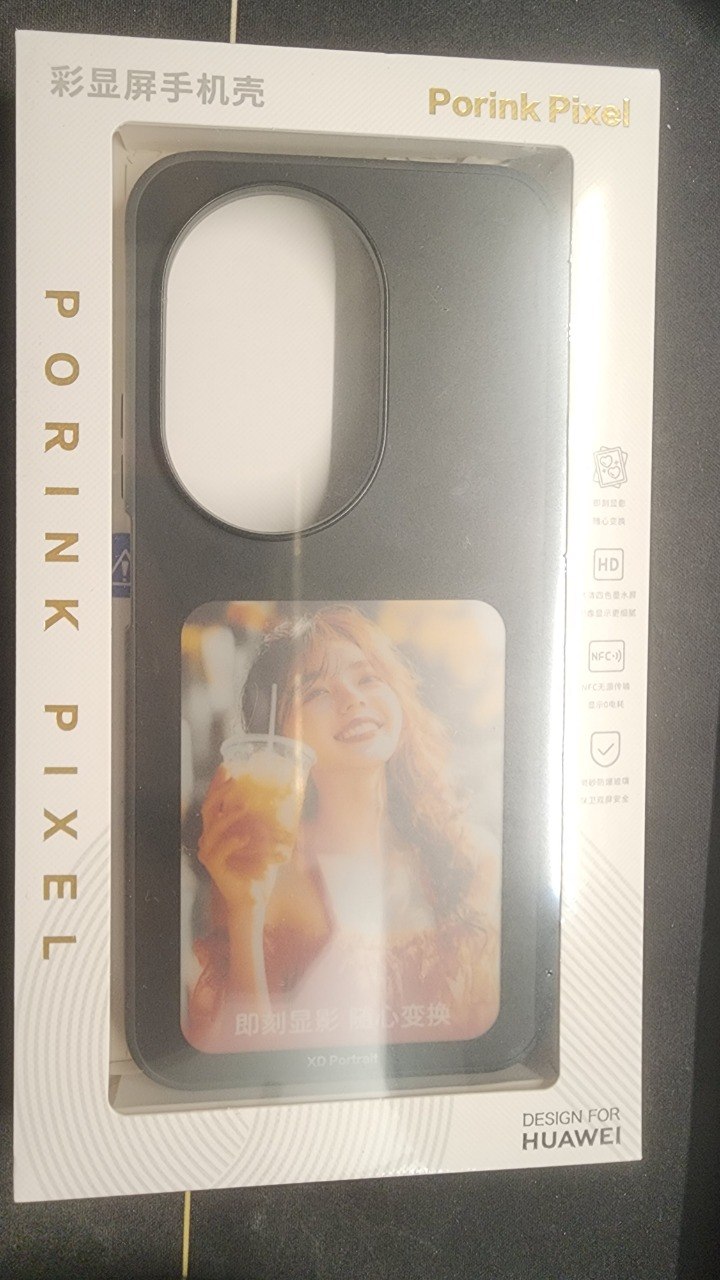

Porink Pixel 华为四色彩显屏手机壳原包装 图:到手的 Porink Pixel 华为彩显屏手机壳外包装,正面赫然标着“DESIGN FOR HUAWEI”与四色高清墨水屏

这是什么概念?

  • 之前是 2.5 元买微雪 50 元 的黑白小屏;
  • 现在是 25 元买微雪 220 元+ 的正宗 3.98 英寸、768 × 552 超高分辨率、黑白黄红(BWRY)四色彩色墨水屏!

看到这个价格,主播二话不说直接一口气拍了两个回来折腾。

然而,捡漏的乐趣永远伴随着折腾的代价。全网虽然零星有极客发过点亮视频,但绝大多数项目要么藏着掖着不提供源码,要么对核心的驱动逻辑、引脚定义与底层硬件参数三缄其口。

既然如此,那就由我来彻底填平这个坑!今天我把整套无损拆解技巧、原板飞线踩坑与焊盘自毁教训、自制 0.8mm 转 0.5mm 45° 仿形 FPC 转接板工程、四色高压驱动回路陷阱,以及全网首发的 ESP32 MicroPython 完整驱动库和取模工具毫无保留地分享出来。


🔬 效果先睹为快:ESP32-C3 成功点亮 3.98 寸四色墨水屏

经过数个日夜的逆向与调试,这块 3.98 寸四色屏幕终于在 ESP32-C3 上完美刷新:

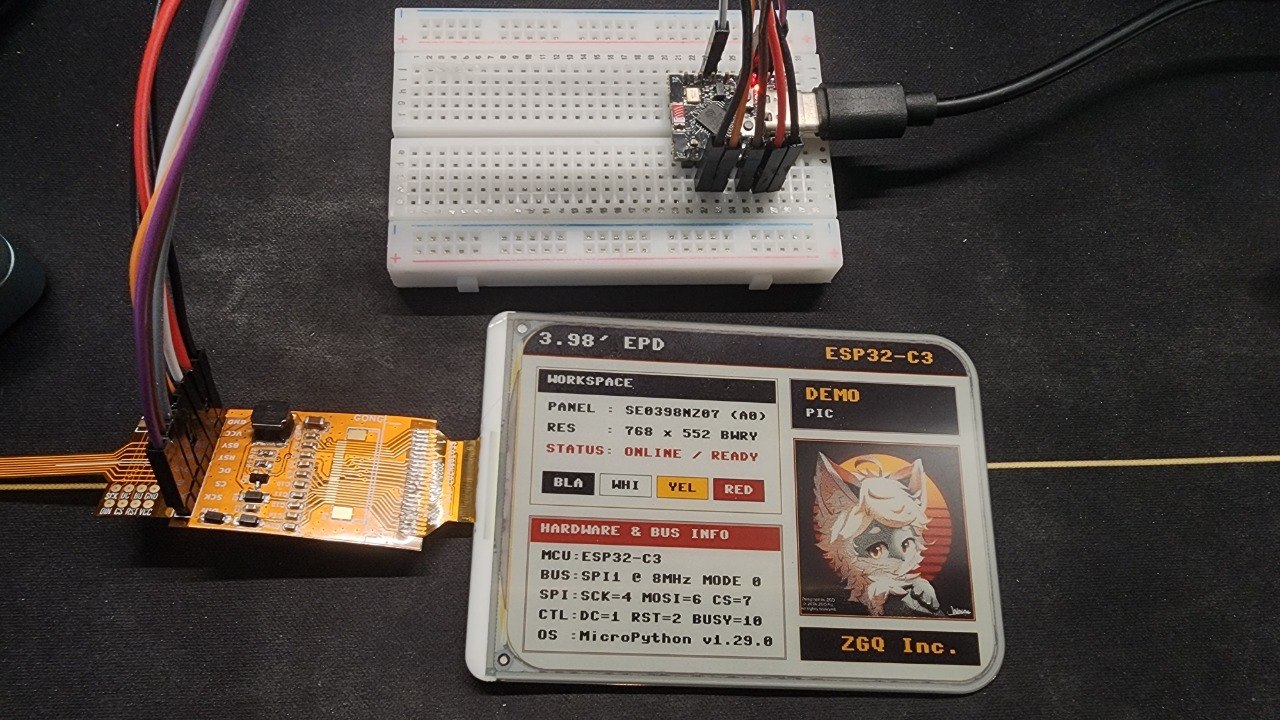

ESP32-C3 驱动 3.98 寸四色墨水屏实拍全景 图:ESP32-C3 驱动 SE0398NZ07 (A0) 运行 Demo——左侧展示系统总线与四色色阶色块,右侧完美渲染 280×280 四色落日兽设头像点阵

可以看到,无论是大字号的状态卡片、黑白黄红四种颜色的纯度,还是利用 Floyd-Steinberg 误差扩散算法量化的插画细节,层次感与细腻程度均远超传统低分辨率三色屏!


🛠️ 拆解实操:告别电磨笔,20秒无损开盖

比起之前盒马价签那种四周全超声波热压死焊、逼得人上电磨笔和超薄锯条的“牢笼级密封”,这款手机壳的拆解难度可谓降维打击。

手机壳背面是一整块微砂防爆玻璃后盖,千万不要直接拿蛮力撬,否则玻璃瞬间粉身碎骨。正确姿势如下:

  1. 拆除镜头框:先将摄像头区域凸起的金属装饰框扣下;
  2. 热风枪软化背胶:将热风枪温度设定为 180℃,风嘴对准手机壳四周边缘缝隙,以均速环形走位连续加热约 20 秒;
  3. 滴入异丙醇 (IPA):在缝隙边缘适量滴入几滴高浓度异丙醇(或医用酒精),借助毛细现象迅速分解双面胶粘性;
  4. 划片开盖:拿出一片薄塑料翘片,从镜头镂空开孔的最薄弱一角轻轻插入,顺着边缘顺滑划拉一圈,“啪嗒”一声,整块玻璃后盖便完整脱落下来!

屏幕和主板完好无损,整个过程不过一两分钟。


⚡ 双方案对决:原板飞线的陷阱 vs 自制 FPC 绝地反击

打开后盖后,怎么把它接入我们的单片机(ESP32 / 树莓派 Pico / STM32)?目前市面上有两种技术路径:

flowchart TD
    Start["拆开手机壳得到屏幕与组件"] --> Choice{"方案选择"}
    Choice -->|方案一: 偷懒但极易暴毙| PlanA["保留原机超薄 PCB<br>(拆除 MCU 与 NFC 飞线)"]
    Choice -->|方案二: 纯粹且稳定可靠| PlanB["烙铁解焊 24P 裸屏<br>(自制 0.8mm 转 0.5mm FPC)"]

    PlanA --> Risk["焊盘极度薄脆<br>飞线拉扯导致焊盘断裂覆灭!"]
    Risk --> PlanB

    PlanB --> HighVolt["踩坑: 普通黑白驱动板电压不足<br>(需要 VGH+22V / VGL-20V / VSH+15V)"]
    HighVolt --> Success["匹配四色专用升压回路<br>ESP32 完美驱动点亮!"]

方案一:保留原机 PCB 飞线(看似省事,实则深坑)

这是网上很多所谓“免驱动板教程”最喜欢推荐的方案。

  • 原理:手机壳内置的狭长 PCB(丝印 JY_DC24_NFC_V1.0 / ReinkCase)本身就包含一套专用的墨水屏升压与驱动回路,所以不需要单独购买或制作驱动板。
  • 操作步骤:
    1. 拆除原板主控 MCU:主控芯片周围打了一圈硬质黑胶,必须先拿电烙铁调高温度烫软,再拿尖头雕刻刀小心将黑胶剃除,最后拿热风枪吹下芯片;
    2. 拔掉 NFC 天线:拆除主控后无源 NFC 失去意义,顺手拔掉天线 FPC 插座;
    3. 引出 8 根标准微雪 SPI 飞线:在 PCB 裸露的测试点上引出 3V3、GND、DIN (MOSI)、CLK (SCK)、DC、CS、RST、BU (BUSY)。

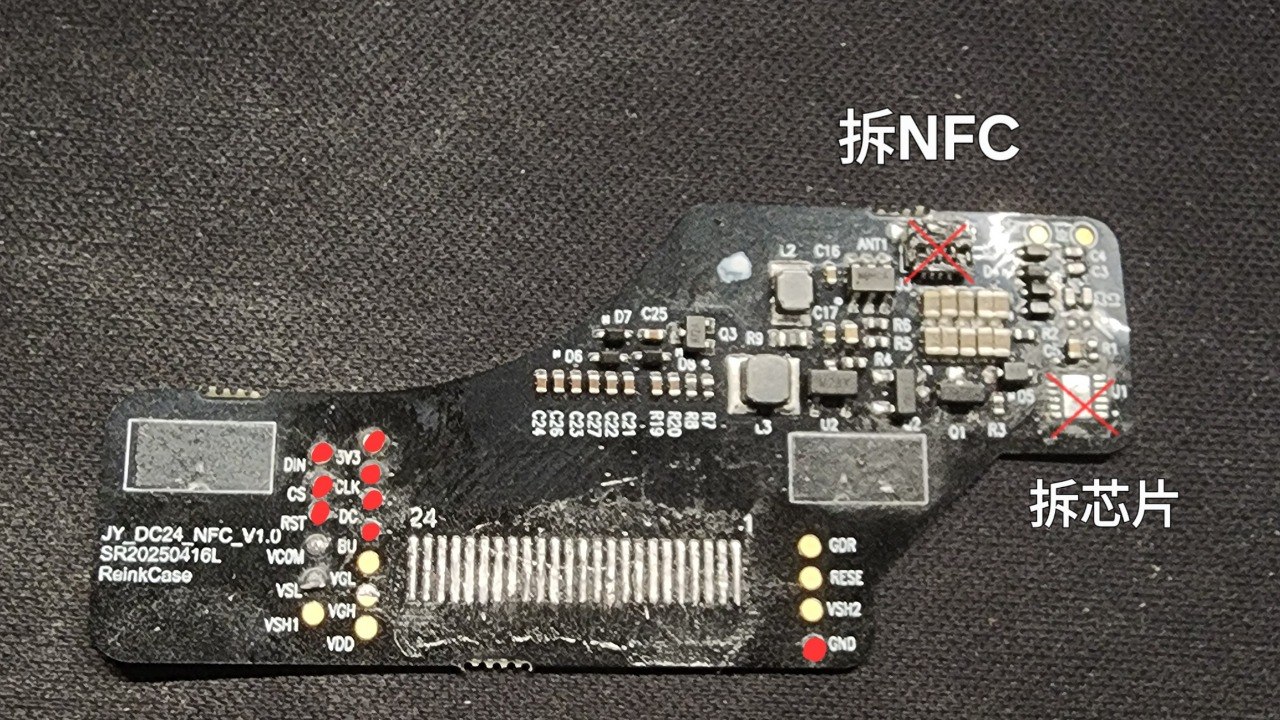

原机 PCB 飞线点位与拆芯片示意图 图:手机壳原装 PCB 拆解图解——红叉位置为需拆除的主控 MCU 与 NFC 插座,红点标示出核心 8 根飞线测试焊盘

dangerous Caution

主播的血泪教训:
这块 PCB 为了塞进手机壳,做得极其薄,表面铜箔与基板的粘合强度极低!主播在用杜邦线飞线时,稍微碰折了一下线缆,测试点的微型焊盘当场被生生连根扯断!整块板子瞬间报废。
强烈劝告手残党或追求设备长期稳定性的朋友:放弃飞线方案,走方案二!


方案二:解焊裸屏 + 自制转接 FPC + 专用驱动板(终极正解)

把裸屏从坏掉的原板上彻底拆下来:屏幕排线为标准的 24-Pin、0.8mm 间距焊接式金手指,涂上松香或焊油,用刀头烙铁轻轻一拖就能完整取下裸屏。

然而,真正的问题来了:市面上所有通用的墨水屏驱动板,排线插座清一色都是 0.5mm 间距的翻盖 ZIF 插座!0.8mm 间距的屏根本插不进去!

为了解决这个物理硬伤,主播专门使用 KiCad 设计了一块 24-Pin 0.8mm 焊接端 转 0.5mm 金手指插拔端的 45° 仿形转接 FPC 排线:

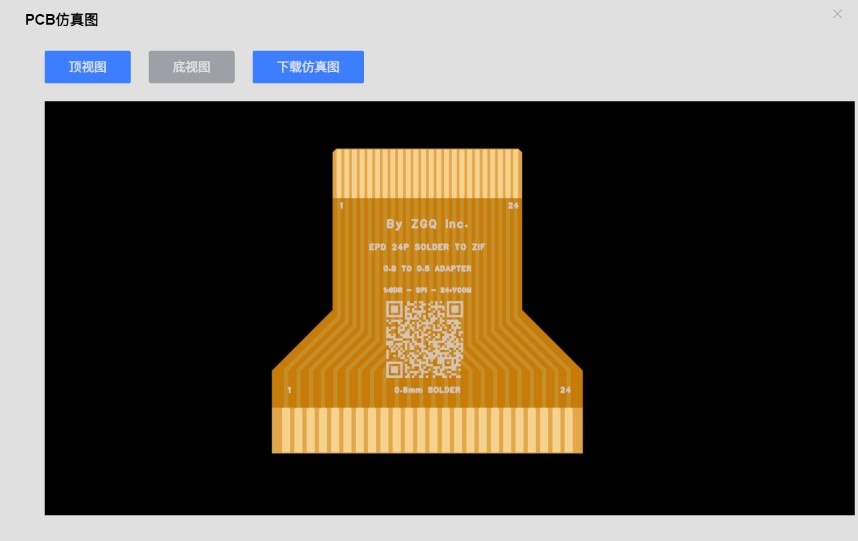

自制 24P 0.8mm 转 0.5mm FPC 转接板渲染图 图:主播精心设计的 45° 仿形转接 FPC 排线(嘉立创双面板 0 元券完美支持)

FPC 设计精妙之处:
  1. 45° 仿形平滑收拢:切除一切冗余多余基材,顺应 0.8mm 到 0.5mm 的走线过渡;
  2. 插舌与金手指精密公差:插舌宽度精准控制在 12.50 mm,前端带 0.3 mm × 45° 导向倒角;金手指长度加长至 3.20 mm,采用无开窗桥的整排开窗工艺,杜绝 0.2mm 窄间隙覆盖膜起翘毛刺;
  3. 双面补强精准定位:插舌背面贴 12.50 × 3.50 mm PI 补强片(板厚达 0.3mm 完美卡紧 0.5mm 翻盖座),焊接端背面贴耐高温 PI 补强片;
  4. 完全兼容嘉立创 0 元券:严格遵循双面 FPC 工艺规范,在嘉立创下单直接享受每月双面 FPC 免单!设计工程与 Gerber 文件已全部收录在开源压缩包中。

⚠️ 避坑深水区:为什么普通的墨水屏驱动板点不亮?

搞定了 FPC 转接排线,是不是随便买一块十几块钱的通用 24P 墨水屏驱动板就能点亮了?

答案是:绝对不行!主播在这里踩了巨大的坑。

  • 常见的市售微雪驱动板,绝大多数是针对 2.13 寸、2.9 寸单色/双色/小三色墨水屏设计的,其板载升压回路的电感量、二极管耐压和 MOS 管功率都非常小,输出电压一般在 +15V / -15V 以内。
  • 然而,这款 3.98 寸四色屏幕采用高密度 BWRY 彩色电泳微胶囊,其翻转电场需要极高的物理驱动电压:
    • VGH (正偏压):需稳定提供高达 +22V;
    • VGL (负偏压):需稳定提供高达 -20V;
    • VSH1 / VSH2 (驱动正高压):需提供 +15V。

如果你用普通黑白屏驱动板,芯片一开始跑升压指令(Power On 0x04),由于外部储能回路无法拉升到指定的高压阈值,BUSY 引脚就会永久处于低电平死锁,或者在刷色时因为电压不足导致大面积拖尾、缺色、淡色!

推荐驱动板方案:

推荐配合立创开源硬件平台(OSHWHub)上的成熟开源项目:
墨水屏FPC转接板 - 立创开源硬件平台 这是一个使用FPC制作的一个墨水屏驱动板,市面上常见排线为24/26pin间距为0.5/1.0mm的墨水屏都能使用 oshwhub.com

直接找嘉立创打样 PCB,按 BOM 采购元器件(重点选用高耐压肖特基二极管与足额功率电感),在加热台上 210℃ 回流焊 焊接完成。插上转接排线,硬件驱动回路瞬间满血复活!


🧠 逆向攻坚:A0 / A1 物理栅极交错扫描算法大揭秘

硬件连通之后,最折磨人的就是驱动软件。这块屏幕的型号是 SE0398NZ07-FNG-A0(或 A1 批次)。参考了 MakerWorld 上极客们的反汇编成果,我终于理清了它的底层逻辑。 https://makerworld.com.cn/zh/models/2694038-hua-wei-3-98cun-mo-shui-ping-zhi-chi-a0-a1gu-jian?from=search#profileId-3119240 makerworld.com.cn

为什么常规 EPD 驱动传图会彻底花屏?

  • 控制器内部 RAM 分辨率是 768 × 600,但物理可视区域仅为 768 × 552;
  • 更加奇葩的是:物理面板的行引脚并不是从 0 到 551 顺序排列的,而是由左右两侧的 Gate Driver 进行交错式物理寻址!

必须逐行通过命令 0x83(Set Partial RAM Area)重设当前扫描窗口,再通过命令 0x10(Write RAM Data)写入 192 字节(768 像素)。

经过逆向提取,A0 与 A1 面板的物理交错寻址映射公式如下:

1
2
3
4
5
6
7
8
9
10
11
# A0 与 A1 内部栅极物理交错地址映射:
if is_a1:
    y = (s2 * 2) - 599 if s2 <= 299 else (s2 * 2)
else: # A0 面板
    y = (s2 * 2) if s2 <= 275 else (1103 - 2 * s2)

# 将 y 填入 0x83 扫描区域指令的高低字节并下发
area[4] = y >> 8
area[5] = y & 0xFF
area[6] = y >> 8
area[7] = y & 0xFF

如果不按这个映射矩阵下发数据,你的图片就会被切成一条条奇偶错位、上下对穿的混沌条纹!

针对 MicroPython 的极致性能优化:

  1. Viper 原生机器码加速 (23ms 位序转换):
    MicroPython 的 framebuf.GS2_HMSB 格式在底层与 EPD 控制器的 SPI 传输位序存在差异。我利用 @micropython.viper 原生 JIT 装饰器编写了快速查找表变换,103.5 KB 显存的全局位序重排仅耗时 23 毫秒,毫无卡顿感。
  2. 零内存流式图片加载 (blit_raw_2bpp):
    在资源极其有限的 ESP32-C3 上,再开辟一份 100KB 的数组来解码图片很容易导致内存碎片或 OOM。驱动支持直接按行流式从 Flash 中读取 .raw 点阵文件写入显存,内存开销降为 0!

📦 全套开源资源与高速下载

为了让各位极客不再重复踩坑,我将本次涉及的全套 MicroPython 驱动源码、大字号与画线 Demo、四色落日头像点阵包、PC 端 Python 图片量化转换脚本,以及 KiCad/立创 EDA 转接排线工程文件完整打包上传:

压缩包内部结构:

1
2
3
4
5
6
7
8
9
10
11
SE0398NZ07_MicroPython/
├── epd3in98.py                      # ★ 核心驱动库 (支持 A0/A1、Viper 加速、大字号与流式加载)
├── demo.py                          # ★ 演示应用程序 (状态栏、参数仪表盘与四色插画展示)
├── avatar.raw                       # 280x280 4色落日头像点阵资源文件 (19.6 KB)
├── convert_image.py                 # PC 端图片转码工具 (Floyd-Steinberg 误差扩散与调色板量化)
├── README.md                        # 快速上手与引脚配置说明
└── fpc/                             # ★ 0.8mm 转 0.5mm 45° 仿形转接排线硬件工程
    ├── 0.8_0.5_fpc_45degree_KiCad/  # KiCad PCB 版图源码
    ├── 0.8_0.5_fpc_45degree.epro    # 嘉立创 EDA 专业版工程
    ├── README.md                    # FPC 规格书与嘉立创 0 元打样指南
    └── standard_24pin.py            # 引脚网络与标准 24-Pin 比对校验脚本

🚀 快速上手示例 (ESP32-C3)

在 ESP32-C3 上刷入标准 MicroPython 固件后,通过 Thonny 或 mpremote 上传 epd3in98.py、demo.py 和 avatar.raw,运行即可点亮:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
from machine import Pin, SPI
from epd3in98 import EPD_3in98, BLACK, WHITE, YELLOW, RED

# 1. 初始化硬件 SPI 与控制引脚
spi = SPI(1, baudrate=8000000, polarity=0, phase=0, sck=Pin(4), mosi=Pin(6))
cs   = Pin(7, Pin.OUT, value=1)
dc   = Pin(1, Pin.OUT, value=0)
rst  = Pin(2, Pin.OUT, value=1)
busy = Pin(10, Pin.IN)

# 2. 实例化驱动 (根据屏幕背标选择 'A0' 或 'A1')
epd = EPD_3in98(spi, cs, dc, rst, busy, panel_version='A0')

# 3. 基础绘图与文本绘制
epd.fill(WHITE)
epd.fill_rect(20, 20, 320, 80, BLACK)
epd.draw_text("HELLO WORLD", 40, 45, WHITE, scale=3, bold=True)

# 4. 零内存流式载入 4 色点阵图片
epd.blit_raw_2bpp("avatar.raw", 460, 180, 280, 280)

# 5. 触发物理全刷并进入超低功耗休眠
epd.display()
epd.sleep()

如果你有自己的照片想显示,直接在电脑端执行:

1
python convert_image.py your_avatar.png avatar.raw 280 280

脚本会自动生成带有误差扩散算法的 4 色预览图,并将打包好的 .raw 文件输出到同级目录,一键传输至单片机即可显示!


🏁 总结与致谢

从 2.5 元的黑白小价签,到 25 元的 3.98 寸视网膜四色屏,这就是属于开源硬件与垃圾佬玩家独有的乐趣。原厂 300 多元的高端手机配件在退役后,通过一块小小的自制 FPC 转接排线和几十行优化驱动代码,重新化身为桌面上极其精美的智能温湿度时钟、桌面便签或者随身艺术画框。

感谢开源社区先驱者们在逆向工程中的无私探索,也希望这份完整的软硬件方案能帮助大家少走弯路。祝各位极客朋友们都能顺利点亮属于自己的四色彩色墨水屏!
