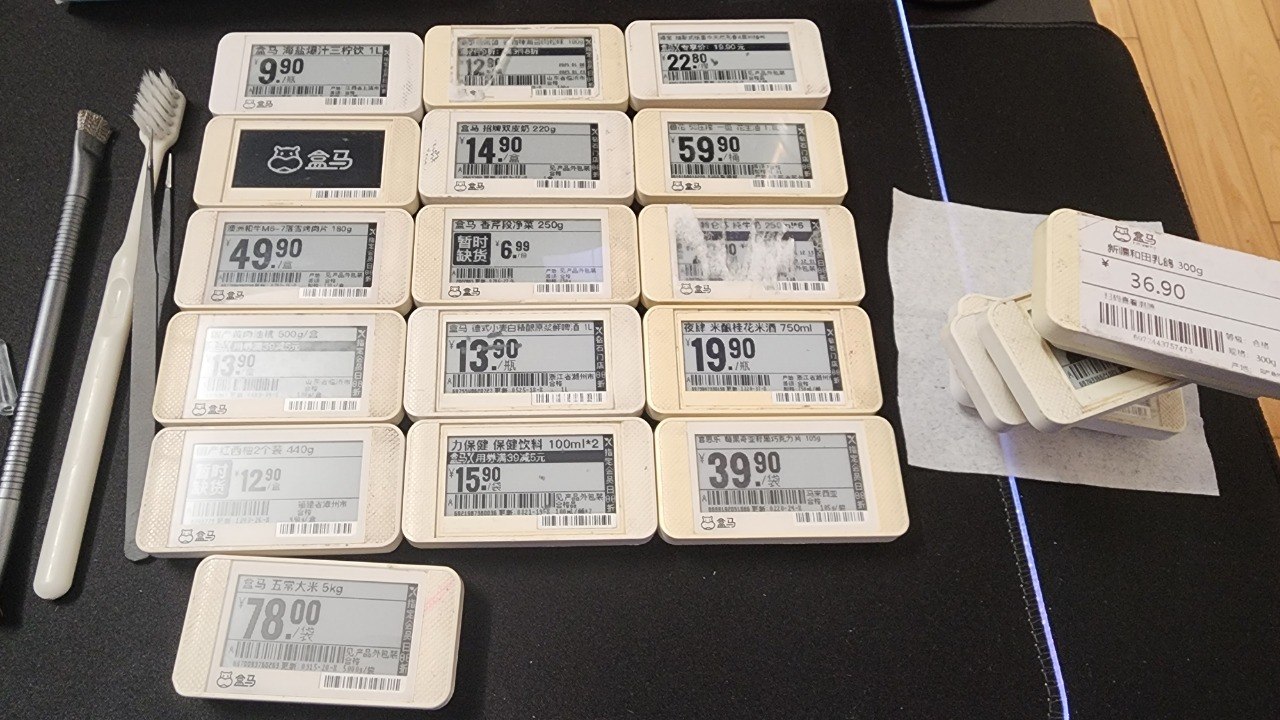

最近发现了个极其好玩的“工业垃圾”：盒马鲜生的 2.13 英寸墨水屏电子价签。
主要是极其便宜！买微雪的 2.13 英寸要 50 元一块裸屏，这个只要 2.5元 一个！我一看这不是标准的 24pin FPC 接口吗？我直接买了 30 个。
结果拆的时候极其折磨，外壳全是超声波热压焊，我拿超薄钢锯片切开，折磨了好久我的电磨笔。后来干脆让卖家包了 10 个拆好的带接口座的，4元一个。
极客折腾排雷指南：

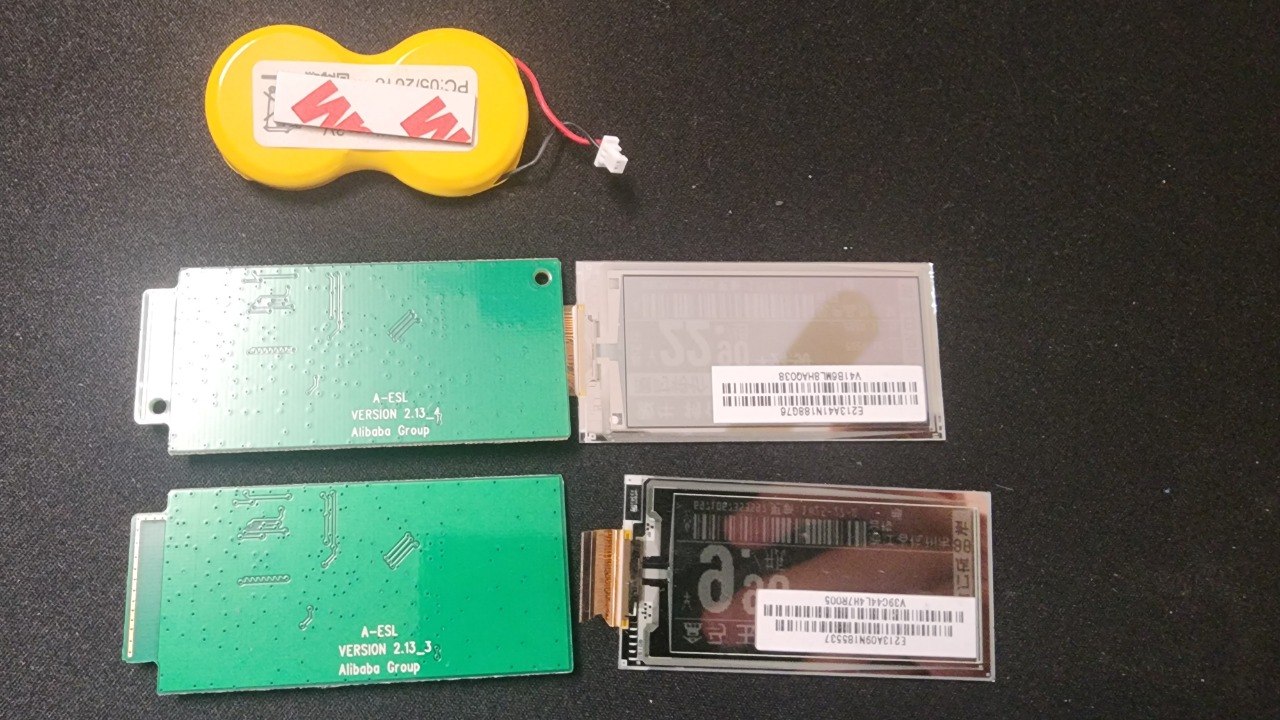

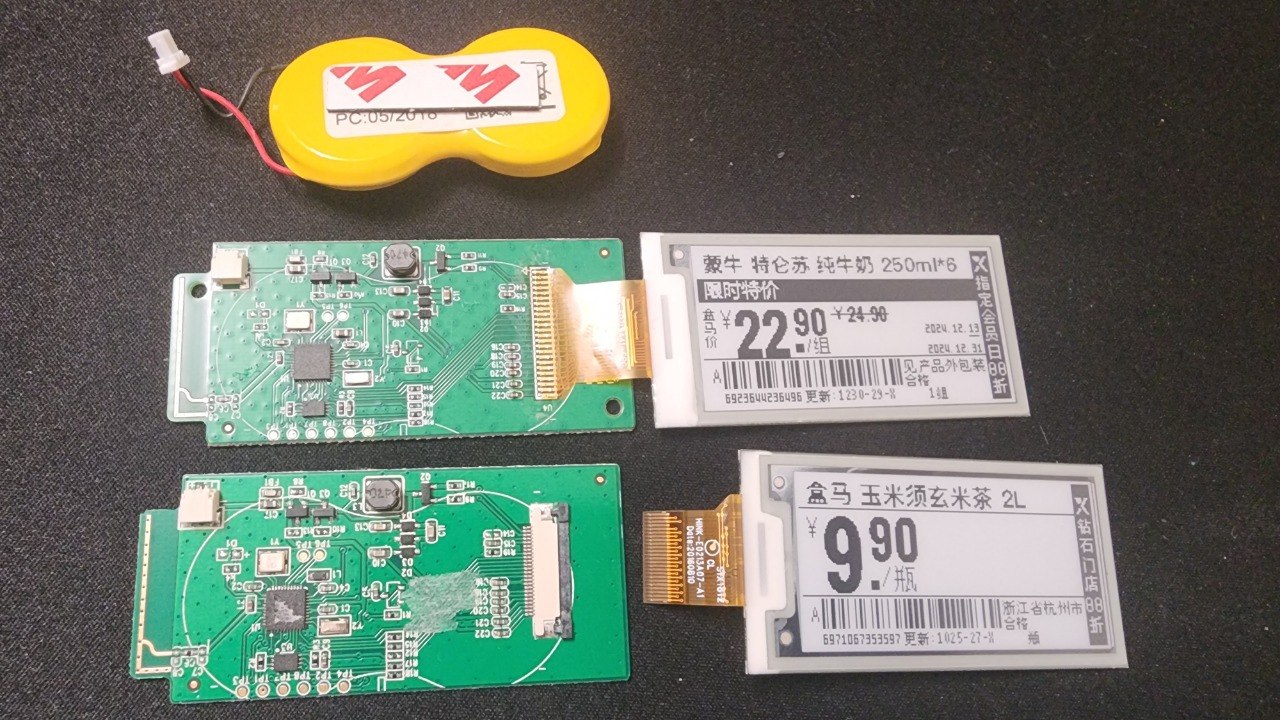

如果你要用树莓派 Pico，乐鑫 ESP32，Arduino UNO，或者 STM32 这种外部单片机去驱动它，千万记得让卖家挑拆开是“接口座”的板型。如果你想极其硬核地去折腾原板子自带的瑞萨斯 DA14585 蓝牙单片机，那两种板型没区别。我看了一下 DA14585 的资料，极其晦涩难懂令我两眼一黑，暂时鸽了。
这次我用极其便宜的 ESP32-C3 搭配 MicroPython 来驱动。买了几个墨水屏驱动板，9元一个（是的，极其滑稽的是驱动板比屏幕都贵好几倍）。
逆向与驱动开发过程：
- 搜索裸屏的丝印
HINK-E0213A07-A1，查到了屏幕的极其底层的数据手册参数。 - 发现它和微雪的某款屏幕极其相似。下载微雪的代码套用了一下，果然能跑起来！
- 将驱动移植到
MicroPython，顺利工作。 - 引入了

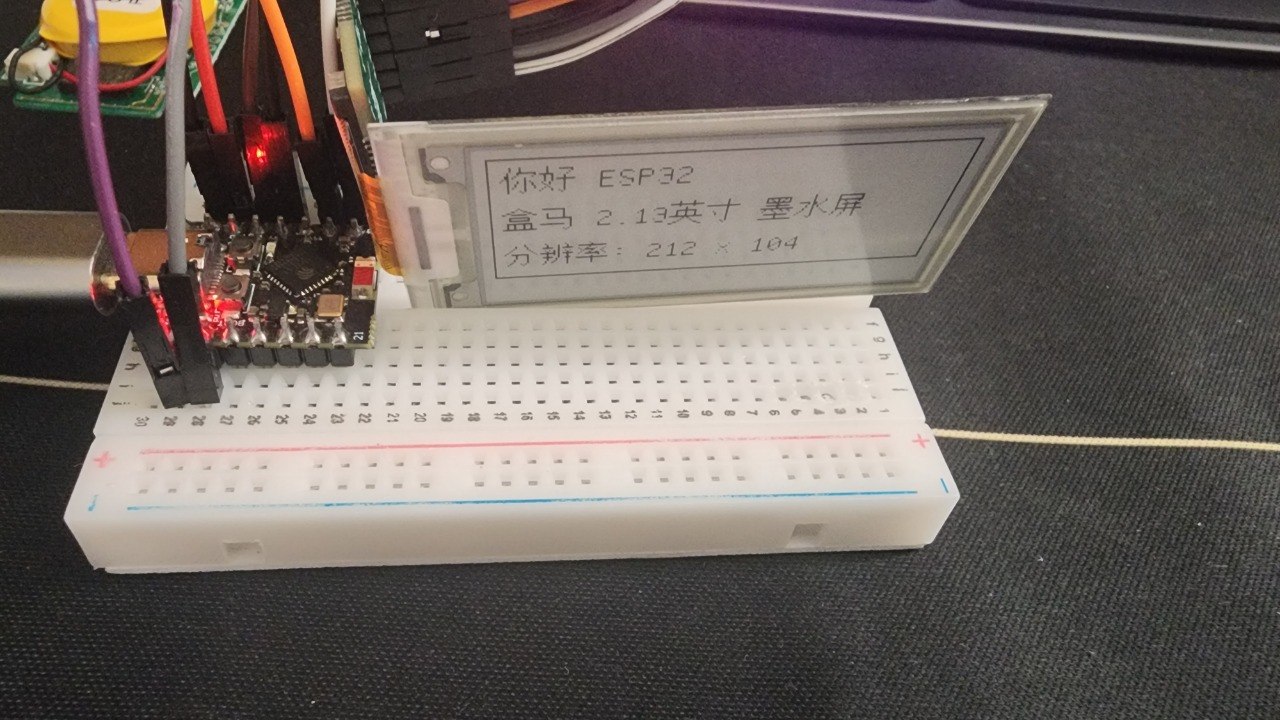

UFont字库，完美解决了极其棘手的中文字库显示问题。
🔗 核心开源资源：

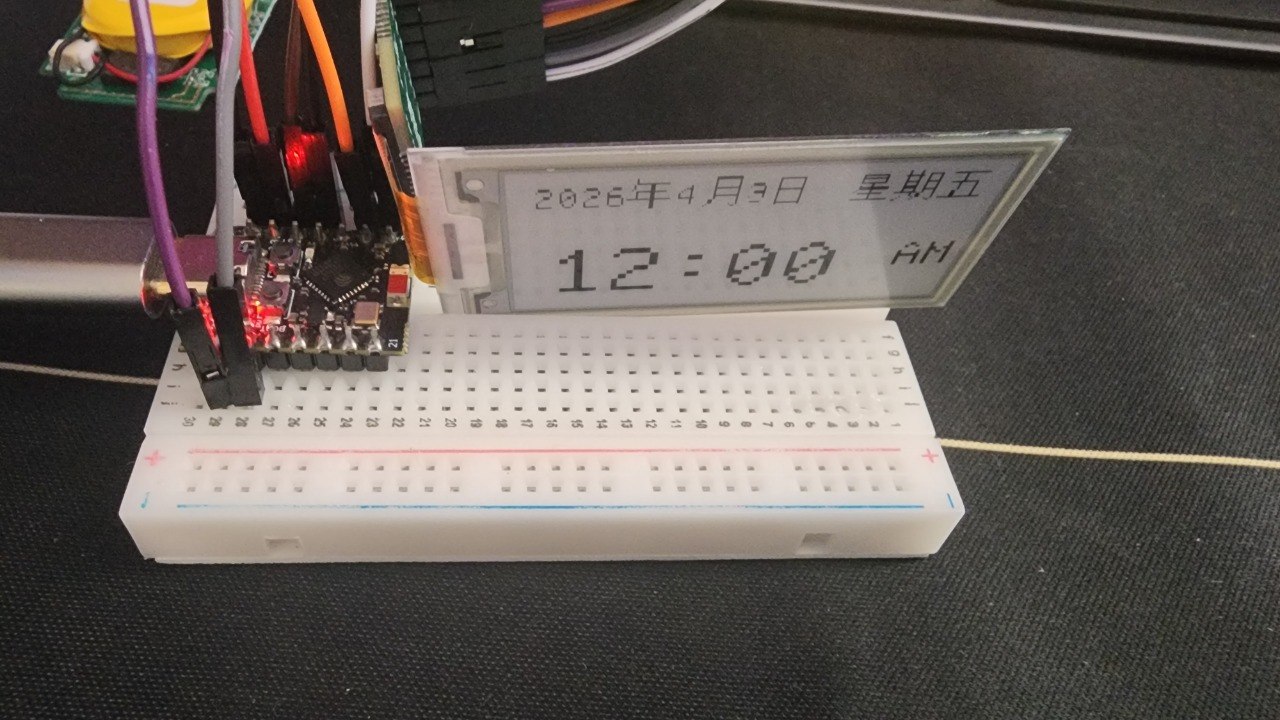

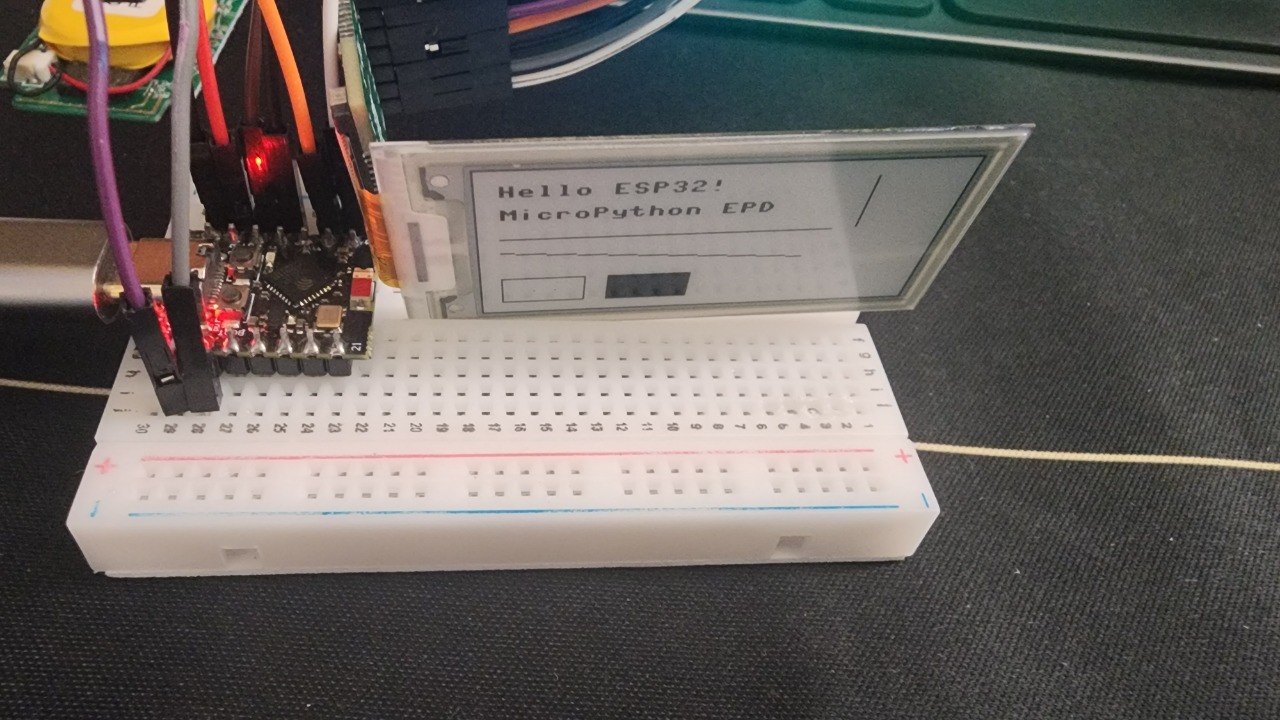

epd2in13.py: 核心驱动文件eink.py: 文本图形绘制 Demoeinkcn.py: 中文字库 Demoeinktime.py: 实时时钟 Demo
MakerGo ESP32-C3 SuperMini 开发板参考接线：
- GND → GND
- 3.3 → 3.3V
- SCL → 4
- SDI → 6
- RES → 1
- D/C → 3
- CS → 7
- BUSY → 0
我只是提供极其底层的驱动 Demo，怎么极其巧妙地实际运用就看各位 DIY 极客的奇思妙想了。
